Anschlüsse der oberen Reihe von links nach rechts
1. Stromversorgung Schiene links oder Mittelschleifer
2. Anschluss Schlusslicht (-) kein Widerstand erforderlich
3. Anschluss Schlusslicht (+) kein Widerstand erforderlich
4. Stromversorgung Schiene rechts oder Mittelschleifer
MS Standard Lichtleiste V2 Spur N/TT/H0/0/I 290mm
MS Lichtleisten benötigen keine Goldcaps zum Entflackern.
Goldcaps dienen im wesentlichen zur Überbrückung längerer stromloser Phasen bei analogen Anlagen (Halt im Bahnhof,Gleis ist stromlos).
Zum Beispiel bleibt die Beleuchtung für eine längere Zeit erhalten (bis zu 120 Sek.), wenn ein Zug (bei analogen Anlagen stromlos) hält. Dies gilt selbstverständlich auch für andere Streckenabschnitte wie Signale.
MS Lichtleisten sind für die Goldcaps unseres Lieferprogramms angepasst.
MS Standard Lichtleiste V1 Spur N/TT/H0 155 - 285mm
Wageninnenbeleuchtung 105-285 wk

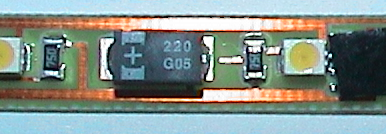

'+' des GoldCaps an '+' des Kondensators an löten
und
'-' entsprechend an die andere Seite des Kondensators.
Die Elektronik befindet sich hier rechts
Anschluss von oben nach unten (4 Kontakte )
1 = Stromversorgung ~/+
2 = GoldCap +
3 = GoldCap -
4 = Stromversorgung ~/-
Lichtleiste Spur 0 / I 380mm V1 (Archiv)
Löten Sie + des GoldCaps an +
des Kondensators und "-" entsprechend an die andere Seite des Kondensators. Beachten Sie, dass für jede Seite der Leiste je ein Goldcap benötigt wird.
des Kondensators und "-" entsprechend an die andere Seite des Kondensators. Beachten Sie, dass für jede Seite der Leiste je ein Goldcap benötigt wird.
Lichtleiste Spur 0 / I 380mm V2 (Archiv)
Auf der Elektronik sehen Sie 3 Lötflächen. Von oben nach unten Fläche 1='+' für den 1. Goldcap, 2='-' (für beide Goldcaps gemeinsam) und 3='+' für den 2. Goldcap. Jede Seite (Reihe) der Lichtleiste wird getrennt gestützt.

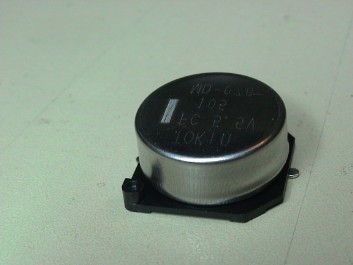

GoldCap Std. 1,0 F
(+) --------------------------------- (-)
linker Kontakt = '+' Pol
(Balken auf der Oberseite)
rechter Kontakt = '-' Pol
linker Kontakt = '+' Pol
(Balken auf der Oberseite)
rechter Kontakt = '-' Pol

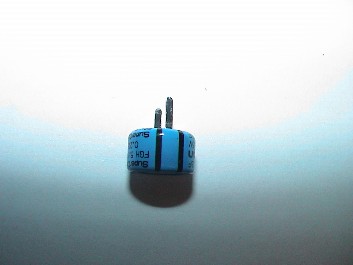

GoldCap Std. 0,22 F
Die beiden Striche ( I I ) auf diesem GoldGap stellen den '+' Pol dar.
GoldCap SMD 0,22 F V1
(+) ----------------------- (-)
linker Kontakt = '+' Pol
(flacher Anschluss)
rechter Kontakt = '-' Pol
(abgewinkelter Anschluss)
linker Kontakt = '+' Pol
(flacher Anschluss)
rechter Kontakt = '-' Pol
(abgewinkelter Anschluss)
GoldCap SMD 0,22 F V2
(+) ---------- (-)
linker Kontakt = '+' Pol
(unterer Anschluss)
rechter Kontakt = '-' Pol
(oberer Anschluss)
linker Kontakt = '+' Pol
(unterer Anschluss)
rechter Kontakt = '-' Pol
(oberer Anschluss)
